ブロックフェースイメージングユニット Katana
SEMをSBF-SEMに
高解像度の三次元画像を再現できる装置

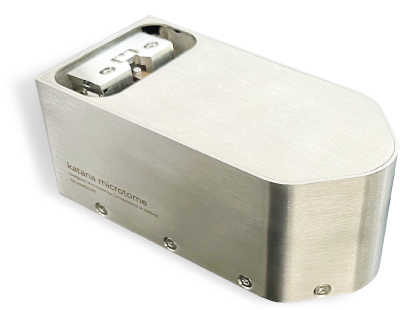

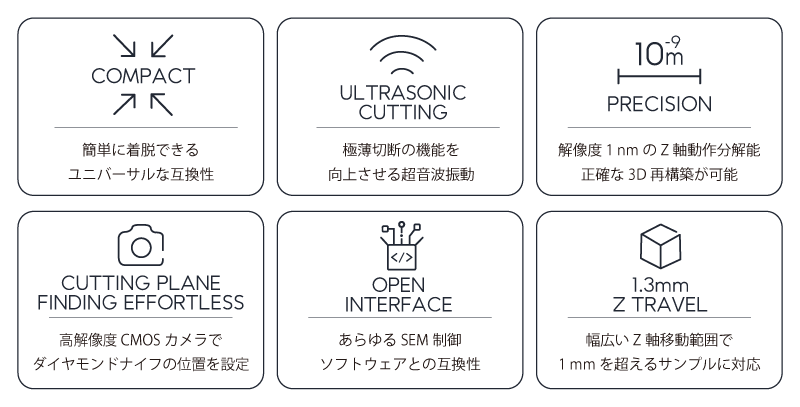

Katanaは、SEMの真空チャンバー内に収まるよう設計されたウルトラミクロトームユニットで、通常のSEMに搭載することでSBF-SEM観察が可能になります。
他Volume EMとの比較
SBF(Serial Block Face)-SEMは、1カット数秒で処理でき、1mm角を一度に切削できるため作業時間が大幅に短縮されます。
切削と撮影が自動化されているため、効率的にデータ取得が可能です。
短時間で非常に薄い切削ができるため、高精度な観察が実現します。
一方、FIB-SEMやArray tomographyは切削速度や効率に制限があり、手作業工程も多くなります。
これらの点から、SBF(Serial Block Face)-SEMはVolume EM手法の中でも特に優れた選択肢といえます。
超音波振動刃による比類のない高精度セクション
ダイヤモンドナイフを振動させることにより、SBF(Serial Block Face)-SEMで各切断後のサンプルの表面状態を大幅に改善できます。
最適化されたナイフ設計により、数十kHzで最大150 nmの振幅でピエゾ駆動の面内振動が可能になります。
振動/振幅はピエゾセンシングによって常に測定されます。

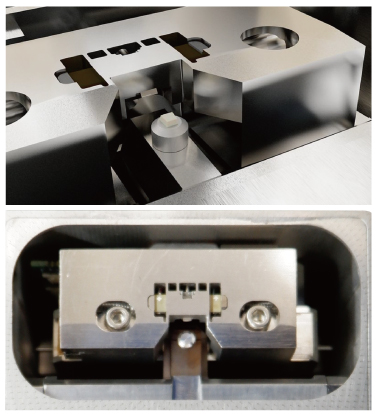

ナイフホルダーのデュアルピエゾ (駆動とフィードバック)設計により、ナイフの振動を常に監視し、微調整して幅広いサンプルの切断パフォーマンスを最適化できます。

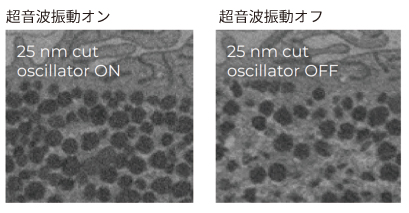

右の画像は、超薄トリミングにおけるナイフの振動の効果を比較するために、隣り合う2つのスライスを示したものです。
超音波振動をオフ（右図）にすると色素顆粒（黒い点）が画像から消えています。
これはスライス中にナイフによって引き抜かれていることを示しています。超音波振動をオン（左図）にすると、このような挙動は見られません。
簡単に着脱できるユニバーサルな互換性
Katanaブロックフェースイメージングユニットは、幅広いSEMに快適にフィットするように設計されています。
また、設置のしやすさを重視した設計を行っており、すべての電子信号が単一のコネクタで配線され、SEMステージにシームレスに取り付けたり取り外したりできます。通常のSEMからSBF(Serial Block Face)-SEMへ、迅速かつ手間のかからない取り付けは最短30分で完了します。

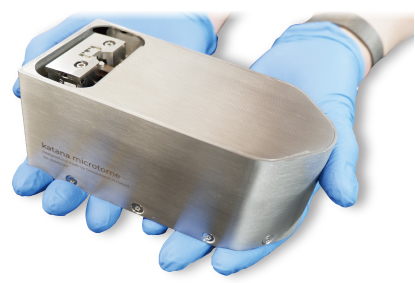

高さ56mmの手のひらサイズ
搭載実績
JEOL IT 800※1, IT 700HR,
Zeiss Sigma VP, Zeiss Merlin compact, Zeiss Merlin, Zeiss Gemini 350,
日立ハイテク SU7000,
FEI Quanta 200, FEI Quanta 250, FEI Helios NanoLab 650,
TESCAN S8000, TESCAN S9000, TESCAN VEGA, TESCAN MIRA,
TESCAN CLARA (GM chambers)
※ チャンバーサイズが合致すればメーカー問わず使用可
※1 一部ステージのみ
新オプション< 精密電荷中和システム >

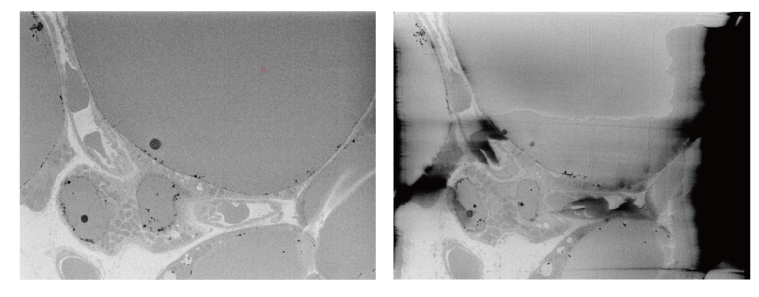

精密電荷中和システムは、樹脂で包んだ非導電性サンプルを観察する際に起こる画像の乱れを取り除き、安定して鮮明な高解像度の画像を得ることができます。イメージング領域にピンポイントでイオン化ガスを流すことで、高真空の環境を保ちながら、クリアで正確な画像を提供します。
※資料提供：パスツール研究所、フランス Perrine Bomme 様

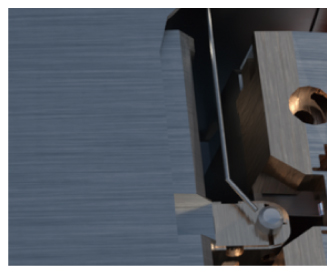

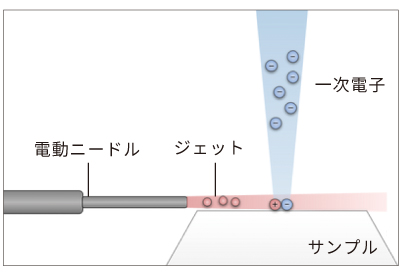

精密ジェット
独自設計のニードルにより、ガス分子を高密度かつ均一に噴射できます。精密なXYZステージによって制御されており、サブミクロン（1ミクロン未満）の精度で狙った場所にガスを届けます。
結果、電荷の中和はイメージング領域だけに限定され、不要な部分への影響を防ぎながら、画像の質を最大限に高めます。
シグナルの最大化
必要最小限のガスだけをチャンバー内に導入することで、高真空環境をしっかり維持します。
この高真空の維持は、貴重な反射電子（BSE）シグナルを効率よく集めるために不可欠です。
その結果、他のガスインジェクション方式や従来の低真空法では得られない、非常に鮮明で細部まで見える画像を実現できます。
シームレスな統合
Katanaミクロトーム専用のアタッチメントとして設計されており、既存のSBF(Serial Block Face)-SEMワークフローにスムーズに組み込むことができます。
その結果、画像アーティファクトを防ぎ、安定した高品質なイメージングを実現する、堅牢で信頼性の高いソリューションを提供します。
未来を拓く最新アプリケーションギャラリーを公開中
最新アプリケーションを集約
ライフサイエンスから材料科学まで
注目のアプリケーションをお確かめください。
「ちょっと聞きたい」も大歓迎です。
デモ・ご相談はこちらから
✅ちょっと気になることを確認したい
✅機能の詳細が知りたい
✅デモやフォローについて相談したい
下記フォームより何でもお気軽にご相談ください。
専門スタッフよりご回答させていただきます。
▽カタログダウンロード▽
関連製品
ネオオスミウムコータ (Neoc-Pro)
チャージアップのないアモルファス導電被膜を形成
プラズマCVDガス蒸着で、複雑構造試料もチャージ無く観察
オスミウムコーティングシステム(Tennant20)
より安全使いやすさを追求した、新型オスミウムコーター

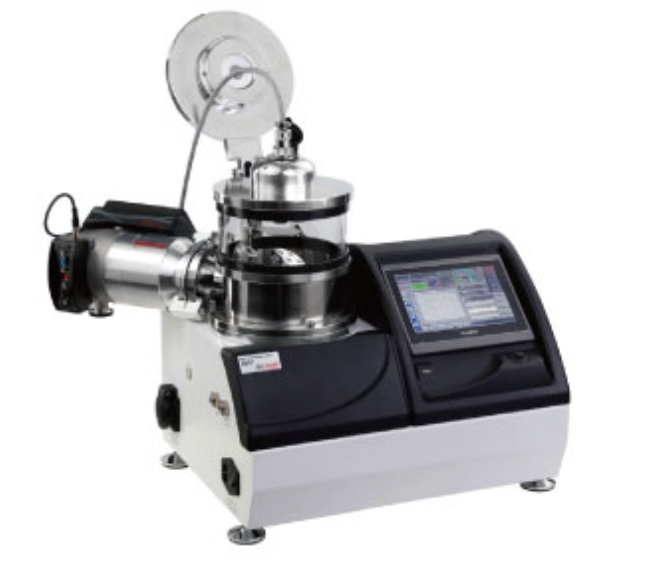

ターボポンプ式デスクスパッタ・カーボンコーター(DSCT)
