アプリケーション

洗浄・コンタミネーションの評価

  • シリコンウエハ・ハードディスク基盤
  • LCD・PDP基盤関連 (液晶ディスプレイ・プラズマディスプレイ)
  • ※有機物コンタミネーション、洗浄評価に接触角測定が有効です

ぬれ性・親水性の評価

  • 塗料・インク
    インクとフィルムや紙などのメディア・部材とのぬれ性を評価
    インクの表面張力でぬれ性をコントロール
  • 化粧品・薬品

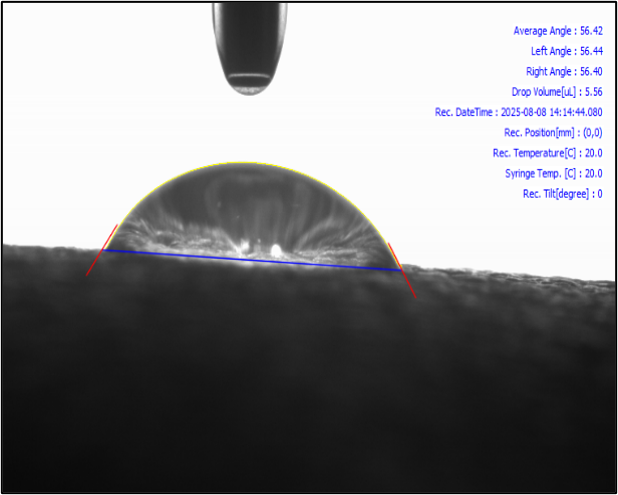

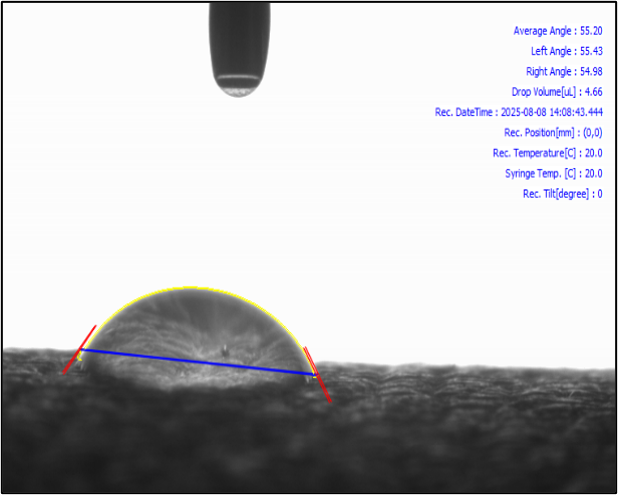

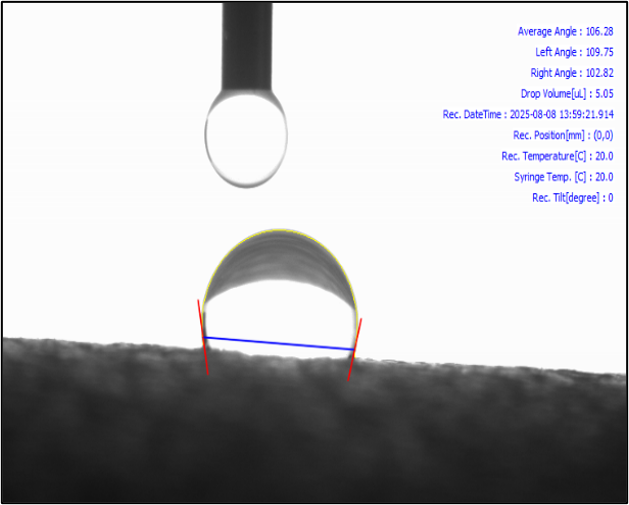

    化粧品の肌や髪への水分のぬれ性、薬品(目薬など)皮膚・コンタクトレンズへのぬれ性評価
  • 接触角・表面張力測定が有効です

接着剤の評価

  • 接着対象に合わせた接着剤の開発
    (木工用・金属用など接着力のコントロール)
  • 表面自由エネルギー測定が有効です
  • ※表面自由エネルギーとは、固体-液体間の表面張力を表します。固体サンプル、接着剤塗膜の2層間の接着性、剥離強度を解析し接着性を制御します。

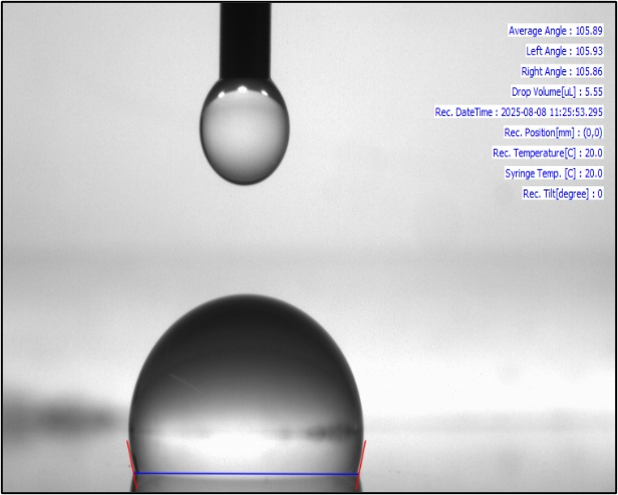

撥水性の評価

  • 各種基盤、半導体、金属、樹脂、ガラス、プラスチック、セラミックス材料等
  • コーティング材、塗料、ワックス
    雨、雪などが付着しない道路標識(コート材)の開発/雨水に対する撥水性ワックスの評価
  • 滑落角測定が有効です

分析のスクリーニングに

XPS、AES、SIMSでの分析には通常1~2時間かかり、複数の試料の分析にはかなりの時間がかかります。
接触角計で試料表面のコンタミの有無を事前に確認することで、不良サンプルを事前に特定することができ、分析結果の精度アップや分析にかかる時間削減を図ることが可能となります。

曲面接触角の測定

サンプルが湾曲している場合、ベースラインを設定できないことがあり、正しい接触角を測定することができない場合がありました。
Phoenixシリーズでは、標準で曲面に合わせてベースラインを設定することができ、今まで困難であった表面を測定することができます。(P50にて測定)

低接触角の測定

10°未満の低接触角でも、再現性良く測定できます。(P50にて測定)

微小サンプルの測定

【測定サンプル カメラモジュール(幅5㎜、高さ2㎜)】
微小サイズのサンプルでも上部カメラで見ながら狙った位置にシリンジが自動で下降し溶液を滴下します。 端子ごとの接触角を測定することでコンタミネーションの評価にもご使用いただけます。 (P400Touchにて測定、詳細はお問い合わせください)

ポーラスアルミナ電極基盤のぬれ性評価

燃料電池用基盤の触媒層や電解質膜などの改良、電極基盤上のぬれ性の違いが発電性能に与える変化を接触角測定により評価します。
下記の測定では、高分子系水溶液の方が基盤に対してぬれやすく、接触している面積もより大きいため、発電効率が蒸留水に比べ高いことがわかります。

天然オイルの木材への浸透評価

オイル塗料を木材の表面から内部に浸透させることで木目を際立たせたり、木本来の色味を出す用途でオイルトリートメントを施します。
安全性を考慮してトリートメント材はヒマシ油、ダイズ油などの天然オイルで処理されることがあります。
木材へのオイルの浸透性とぬれ性を接触角で評価し、木材との相性や品質の管理に利用されています。

パラフィルムの親疎水性評価

疎水性表面のパラフィルムをプラズマ表面改質により親水化処理を行い、処理時間別の接触角評価を行いました。

滑落角測定(未処理パラフィルム)

大型基材(自動車ボンネット)の測定

直接装置を基材に設置して測定するため、面積の大きい試料でも素材を切り出すことなく、そのまま接触角を測定することができます。
接触角計本体とノートパソコンのみで測定を行えるため、測定現場への持ち込みも容易に行うことができます。

吸水素材(錠剤)のシーケンス測定

吸水性を持つ素材ではシーケンス測定を行うことで、経時変化を簡単に確認することができます。
P50・P60では1秒に最大70フレーム、P200・P-MTでは1秒に最大500フレームの測定が可能です。

凹形状(ストロー)の接触角測定

曲面補正をかけることで、チューブ等の内壁の接触角を測定することができます。
通水・排水配管などの湾曲流路の濡れ性評価にご使用いただけます。

微細加工面(ヨーグルトのフタ)の接触角測定

表面に微細な加工を施すことで、撥水性を持たせた結果を測定することができます。
食品容器や包装、フィルム等への濡れ性評価にもご使用いただけます。
