高精度小型ダイヤモンドワイヤーソー「LUKUON」誕生
これまでの切断課題を、
―全て解決しませんか？
観察・分析前の切断をこれ一台で。

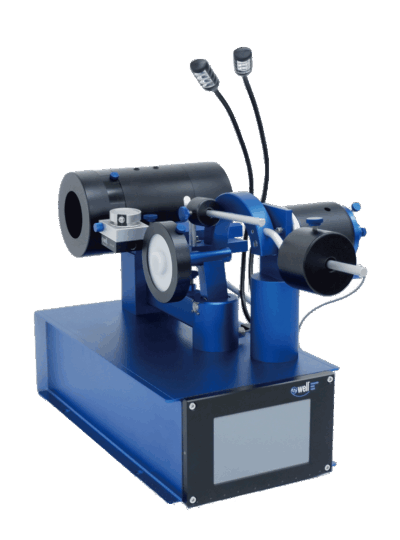

－LUKUON-H 微細荷重調整タイプ
研究室では、思うように試料が切れずに時間を浪費してしまうことはありませんか。
軟らかい材料は形が崩れる…
脆い材料は欠けてしまう…
硬い材料の切断ができない….
そのたびに研究の流れが止まり、予定していた観察や分析が後ろ倒しになる。
小さな課題の積み重ねが、大きなストレスとなって研究者を悩ませています。
LUKUONは、
その悩みを根本から解決するために生まれた
精密小型ダイヤモンドワイヤーソーです。
軟らかい、脆い、硬い、複合材料――あらゆる試料を1台で安定して切断。
研究のスピードを落とさず、成果へとつながる“確かな時間”を取り戻します。
「軟らかい」「脆い」「硬い」「複合材料」
あらゆる試料を1台で完結。
精密な薄片の切り出しや品質解析のための前処理として非常に有効で、
今まで切断が困難だった薄くて脆い半導体試料や欠けやすい鉱物なども
綺麗に切断することができます。
繊細な空隙・多層構造も
“微細“なウエイト制御により美しい断面。
脆い試料も形状を保ったまま断面出し
パイ生地のような層構造や、溶けやすいチョコレートも、
形状を保ったまま切断可能。
観察倍率20倍でも、断面の美しさは一目瞭然。
複合材料など、微細構造の評価にも最適です。
LED
ゲル状封止樹脂も変形させることなく切断ができます。
100µm以下のワイヤーが使用でき、マイクロスコープで細かな位置合わせができるLUKUONシリーズは、LED品質評価や不良解析に最適です。
【使用機種】LUKUON-H
【切断方式】乾式切断
【ワイヤー】100µm
積層セラミックスコンデンサ
積層セラミックチップコンデンサの研究開発や品質保証の現場において、精密切断と高い位置合わせ精度を両立したLUKUONは強力なツールとなります。小さな積層セラミックスコンデンサの外部電極とセラミックの界面を正確に狙い切りができます。積層構造を崩さずに断面出しが可能です。
【使用機種】LUKUON-H
【切断方式】湿式切断
【ワイヤー】100µm
直感的操作でストレスフリー
荷重調整用錘
錘を1㎝スライドさせることで10gの荷重をかけることができます。
0～100gの低荷重切断で、脆弱試料の切断や試料の耐久テスト、ワイヤーの耐久テストなど一定の条件下での解析に最適です。
電子モーター
往復運動中もワイヤーの位置は常に定位置に維持される精密設計モーター部です。
ワイヤーのブレはほどんどなく、カッティングロスを最小限に抑えることができます。
また、電子モーターを採用し、より長時間の稼働においても、ほとんどモーターの発熱はありません。
カウンターウエイト
試料とカウンターウエイトでバランスを取り、試料に荷重がかからないように調整します。
カウンターウエイト調整後、荷重調整用錘で試料に最適な荷重をかけることができます。スラリーを滴下しながら切断します。
錘を利用したカウンターバランス方式を採用
試料固定部が水平で、上からスラリーを滴下して切断できるため、クラックやチッピング等が入りやすい、ガラス材料や薄片試料の切断に有効です。
イオンスライサーや、TEM、試料表面の分析の前処理にも最適です。
コストも手間も省ける、『ワイヤー定額使い放題』プラン
「ワイヤー定額使い放題プラン」は、契約期間中であれば、対象のワイヤーを無制限にご使用いただけます。
コストを気にせずご利用頂けることはもちろん、ご用途に合わせ柔軟なワイヤーの選択が可能です。
ドラムへの巻取り作業は当社スタッフが実施しますので、切断現場の負担軽減も実現できます。
研究を止めない、成果を一歩先へ
「ちょっと聞きたい」も大歓迎です。
✅うちのサンプルはどうだろう？
✅機能やサポートの詳細が知りたい
✅デモや説明をお願いしたい
下記のかんたんフォームより、どんなことでもお気軽にご相談ください。
専門スタッフよりご回答させていただきます。
▽カタログダウンロード▽
フォーム入力後すぐみれます
＼ かんたん フォーム 入力１分！ ／
メイワフォーシスに寄せられた多くの声に応え、LUKUONは新たな姿へと生まれ変わりました。
LUKUONの名に込められた「LUCIA（切断の美しさ）」と「久遠（KUON／永遠・普遍性・信頼感）」が象徴するように、LUKUONは切断の信頼と技術の融合を体現しています。
コンパクトながら高精度な切断性能を備え、研究・開発から製造現場まで、幅広いニーズに応える次世代のワイヤーソーです。
